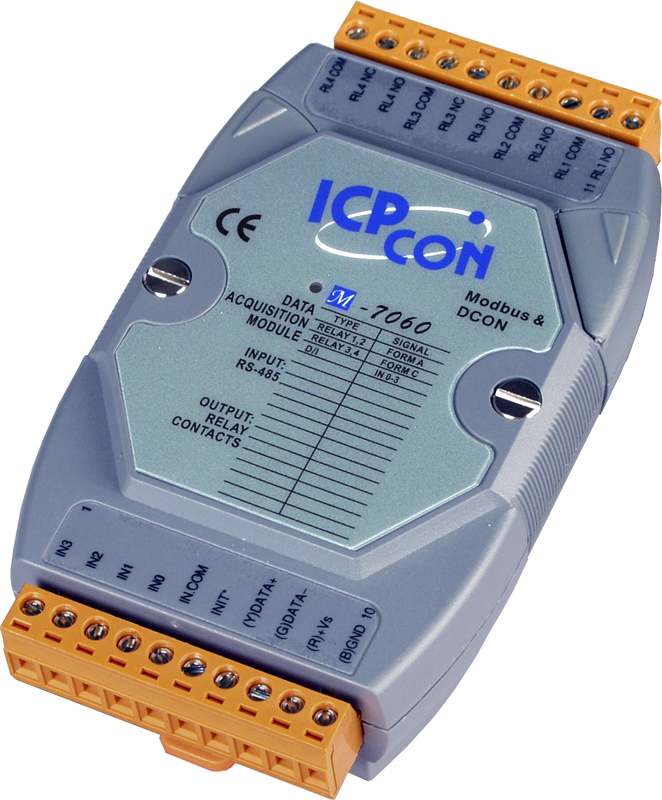

M-7060-G CR 4-channel Isolated Digital Input and 4-channel Relay Output Module with 16-bit Counters
ICP DAS
Производитель: ICP DAS
Артикул: M-7060
Под заказ
12 568 ₽ с НДС
Мин. заказ1 шт
Срок поставкиуточняйте
✓
Официальный поставщикпрямые поставки
✓
Более 10 летна рынке
✓
Доставка по РФв любой регион
✓
Техподдержкаинженеры помогут
✓
Подбор аналоговесли нет в наличии
Описание
Модуль с 8 каналами дискретного ввода с изоляцией и 4-канального релейного дискретного вывода
Основные свойства
-
Количество каналов дискретного ввода4
-
Количество каналов релейного вывода4
-
Габаритные размеры, мм72 x 123 x 35
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
Modbus RTU -
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
-
Резистор в цепи смещенияЕсть, Модуль (1.6 сек.), Связь (выбирается программно)
- Дискретный ввод
-
Количество каналов дискретного ввода4
-
Тип каналов дискретного вводатипа 'влажный контакт', с общим '+'/с общим '-'
-
Защита от перенапряжения±35 В пост.
-
Защита каналов от электростатического разряда+/- 4 кВ для каждого контакта, +/- 8 кВ для случайной точки
-
Входное сопротивление3 кОм
-
Напряжение в открытом состоянии+1 В пост. макс.
-
Напряжение в закрытом состоянии+4 ~ 30 В пост.
- Счетчик
-
Максимальное разрешение счетчика16 бит
-
Максимальная частота входного сигнала100 Гц
-
Минимальная ширина импульса5 мс
- Релейный вывод
-
Количество каналов релейного вывода4
-
Нагрузочная способность реле0.6 А @ 125 В пер.; 2 А @ 30 В пост.
-
Тип каналов релейного выводаСигнальное реле, Form A x 2, Form C x 2
-
Время переключения реле3 мс
-
Время восстановления2 мс
-
Механическая износостойкость100000000 переключений
-
Электрическая износостойкоость500000 переключений
-
Защита от электромагнитных помех1500 В пост.
-
Установка безопасного значенияЕсть
-
Установка значения при подаче питанияЕсть
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор Питание/Передача данных
-
Индикаторы ввода/вывода8 индикаторов дискретного ввода и релейного вывода
- Требования к электропитанию
-
Рабочее напряжение10 ~ 30 В пост.тока
-
Потребление тока1.4 Вт
-
Защита от неверной полярностиЕсть
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +85
-
Рабочая влажность, %10 ~ 95, без образования конденсата
- Защита
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
±8 кВ для случайной точки -
Защита EFT (IEC 61000-4-4)±2 кВ для линии питания
-
Изоляция каналов внутренней логики3750 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм72 x 123 x 35
- Монтаж
-
МонтажНа DIN-рейку
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Устройство
Характеристики
| Производитель | ICP DAS |
| Категория | Модули M-7000 (ModBus) |
| Артикул | M-7060 |
| Мин. заказ | 1 шт |
